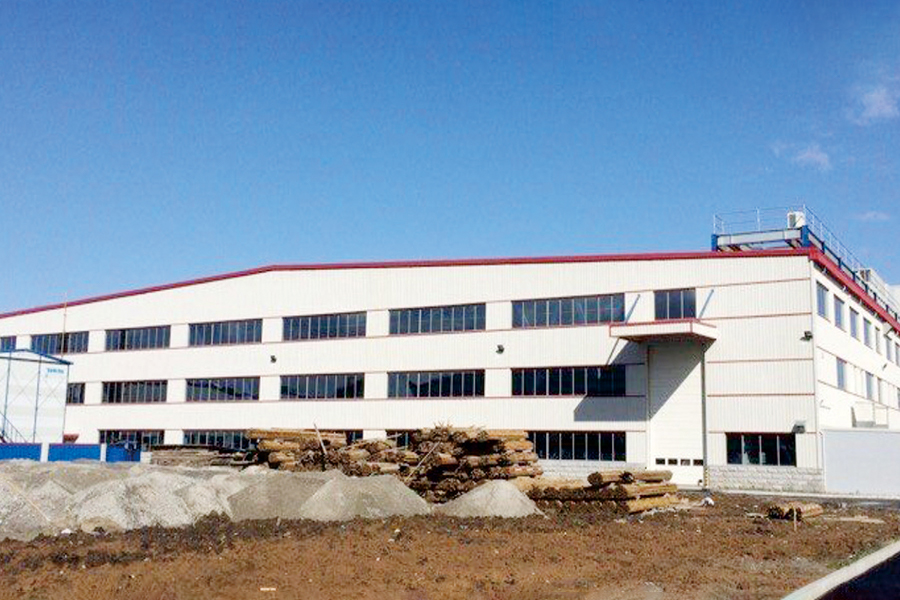

Changchun Elringklinger Ltd.

Changchun Elringklinger Ltd. Projekt
Den totala byggnadsytan för projektet är cirka 8 600 m². Verkstaden är 90,6 meter lång och 95,4 meter bred, med spännvidder på 35,8 m 31,6 m 28,0 m, och ett vikavstånd på 11,05 m. Byggnadshöjden är 17,5 m, med en total stålförbrukning på 1 123 ton. Strukturen är i första hand envåning med partiella flervåningsområden.
Takbalkarna är massiva H-sektionsstålbalkar, med några lokala stålbalkar utformade som fackverkskonstruktioner. Pelarbottnar förankras med ankarbultar. Stålpelare består huvudsakligen av massiva H-profilstålpelare med partiella lådsektionerade stålpelare. Horisontell takstagning och mellanstag är anordnade i både tvärgående och längsgående riktningar för att bilda ett stabilt stålramsystem.

Kuvertsystem:
·Takytterpanel: 0,6 mm / 490 profil / galvaniserad / PVDF-beläggning
·Isolering: 100 mm / 16 kg/m² isoleringsull med aluminiumfolie
·Takinnerpanel: 0,476 mm / Q900 profil / PE / galvaniserad
·Väggytterpanel: 0,6 mm / aluminium-zinkbelagt stål / PVDF-beläggning
·Isolering: 100 mm / 16 kg/m² isoleringsull med aluminiumfolie
·Vägg innerpanel: 0,476 mm / Q900 profil / PE / galvaniserad

Projektutmaningar:
Detta är ett tyskt investerat projekt. Konstruktionssystemet omfattar både H-sektionsstålpelare och lådsektionspelare. Takkonstruktionen består av H-profil stålbalkar samt fackverkstyp stålbalkar monterade på plats. Det finns också partiella golvbjälkar med inkonsekventa höjdnivåer, vilket resulterar i ett komplext strukturellt system. Bygget utfördes under vintern, med låga omgivningstemperaturer och en lägsta temperatur på -20°C under byggtiden. Under dessa svåra förhållanden arbetade företagets inköps-, lednings- och byggteam nära tillsammans för att övervinna olika ogynnsamma faktorer och framgångsrikt slutförde allt kontraktsarbete enligt tidtabell, med garanterad kvalitet, kvantitet och säkerhet, i full överensstämmelse med kontraktskraven.
