Brofackverk förklaras: typer, lastväg och val av ståltillverkning

A bridge truss is a load-bearing framework of straight members arranged in triangles. Eftersom en triangel inte kan ändra form om inte en av dess sidor ändrar längd, behöver lederna inte vara stela: delarna bär mestadels ren spänning eller kompression längs sin axel snarare än böjning. Det är hela hemligheten. Det är därför en fackverk kan korsa en bred flod med en förvånansvärt smal överbyggnad, och varför formen har överlevt från gjutjärnsjärnvägsbroar till moderna motorvägskorsningar i stål.

Vi har kapat, borrat och svetsat konstruktionsstål sedan 2009, och fackverksarbete belönar fortfarande samma disciplin som det alltid gjort – en tydlig lastväg på ritningarna, noggrann montering i verkstaden och en monteringssekvens som passar platsen. Here is how we usually walk a client through the decision.

Vad en Bridge Truss verkligen gör

Följ belastningen och logiken blir uppenbar. Trafiken rullar upp på däcket, däcket sitter på stringers, stringers lämnar lasten till golvbalkar och golvbalkarna levererar den till fackverkets noder. Därifrån färdas den längs ackorden och diagonalerna till lagren och in i distanserna. Varje medlem har ett jobb, och fackverket fungerar bäst när det jobbet är axiellt - dra eller trycka - snarare än att böjas.

Två praktiska konsekvenser följer. First, truss depth matters more than most people expect. Som en tumregel är en enkelt stödd fackverk ekonomisk på ungefär en åttondel till en tiondel av sin spännvidd på djupet, varför en lång korsning behöver en synligt djup fackverk eller en uppdelad typ. För det andra är inte varje diagonal upptagen. Under one load case some members fall to near-zero force; under en annan vänder de. A good design checks both, because a slender member that is fine in tension can buckle in compression.

Själva däcket kan sitta på toppen av fackverket (däcksfackverk), i mitten av höjden med en grund fackverk som fungerar som en bröstvärn (ponnyfackverk), eller längst ner mellan två höga fackverk (genom fackverk). That choice is usually dictated by the clearance available underneath and the headroom required above.

Typer av brofackverk och var varje passar

De flesta korsningar täcks av fyra familjer - Warren, Pratt, Howe och K - plus två specialfall som är värda att veta: Bailey-panelbron och bågsträngen med krökt kord eller Parker truss. The names come from nineteenth-century engineers, but the reasoning behind them is still current.

Två lappar som sparar problem senare. K-fackverket är inte automatiskt starkare; det är ett sätt att hålla panellängder hanterbara i ett mycket djupt fackverk, och det kostar mer i anslutningar och inspektion. Bailey-bron är samtidigt ett modulärt stiftsystem byggt för hastighet - utmärkt för tillfälliga korsningar, men inte en ersättning för en designad permanent struktur om den inte är konstruerad och underhållen som en.

Att välja en fackverk för ditt spann och din plats

Köpare frågar ofta vilken fackverk som är "bäst". Det ärliga svaret är att den bästa fackverket är den som tillfredsställer platsen, belastningen och monteringsmetoden på samma gång. Vi arbetar normalt igenom dessa punkter i ordning:

1. Spännvidd och tillgängligt djup. Djupet styr effektiviteten; om sidan inte kan ge dig djup kan en annan typ eller ett balkalternativ vinna.
2. Röjningar. Underneath for river traffic, flood level or rail; ovan för vägprofilen och eventuell framtida breddning.
3. Belastningsklass och trötthet. Motorvägs-, järnvägs- och tung fordonstrafik skapar upprepade stresscykler som formar anslutningsdetaljer mycket mer än den statiska belastningen gör.
4. Platsens geometri. Skevhet, krökning och om bron måste sjösättas, lyftas eller rullas på plats.
5. Transportgränser. Panellängder och medlemsvikter måste passa de lastbilar och kranar som faktiskt kan nå platsen.
6. Livscykelkostnad. En målad fackverk behöver säker åtkomst för ommålning; galvaniserat eller väderbeständigt stål kan kosta mer på framsidan och mindre senare.

Få de där sex rätt och typen väljer oftast sig själv.

Tillverkningsdetaljer som avgör livslängden

Stålfackverksarbete lever eller dör på detaljerna. Kilplattor bör dimensioneras så att bultgrupperna förblir kompakta och lastvägen genom plattan är kort och direkt; en tallrik som är generös men formlös är svårare att inspektera och ofta tyngre än den behöver vara. Hål för huvudelement borras snarare än stansas, och för en bro med mer än en handfull paneler bör butiken kunna visa ett provmonteringsprotokoll.

Camber är en annan detalj som skiljer en smidig erektion från en svår. En fackverk är byggd med en lätt uppåtgående kurva så att den sitter plant under egen belastning; om cambern är fel, kämpar däcket, lagren och expansionsfogarna mot varandra. Korrosionsskydd förtjänar samma uppmärksamhet — korrekt ytförberedelse före målning eller galvanisering, dränering som inte stoppar vatten i en korda och detaljer som låter en inspektör nå varje anslutning.

Inget av detta är exotiskt, men det måste lösas innan den första tallriken skärs. Om du fortfarande är på ritningsstadiet, denna korta guide till stålkonstruktion butiksritningar och detaljer förklarar konventionerna som håller en fackverksbyggbar, och du kan läsa mer om vår tillverkningsbakgrund om du vill se hur vi jobbar.

Fackverks- och balkbroarbeten har vi levererat

Takstolar kommer sällan som en abstrakt övning; de anländer som en bro över en specifik flod, väg eller kanal. Några exempel från våra transportprojekt visar räckvidden för vad en korsning verkligen kräver:

En lådbalk i åttonde spann för en sektion av Fengxin Expressway - tungt motorvägsstål, levererat i transportabla segment och skarvat på plats med välvning och inriktning kontrollerade i varje steg.

Fengxin Expressway Eighth-Span Steel Box Girder Project Ett referensprojekt från 2017 med en enkellåda, trecellsbalk med 16 m däck och 2,2 m djup, som visar tillverkning och monteringskontroll. Visa produkt →

Tashan Road-bron över Xinlai-floden i Laian County, Anhui - en flodkorsning där spännvidd, översvämningsröjning och ett kort byggfönster allt måste balanseras i ett och samma system.

Tashan Road Steel Tubular Arch Bridge, Laian County Färdigställd 2016, denna 42 m dubbelspännande genomgående stålrörsbågbro var länets första stålkonstruktionsbro som godkändes av en folkomröstning. Visa produkt →

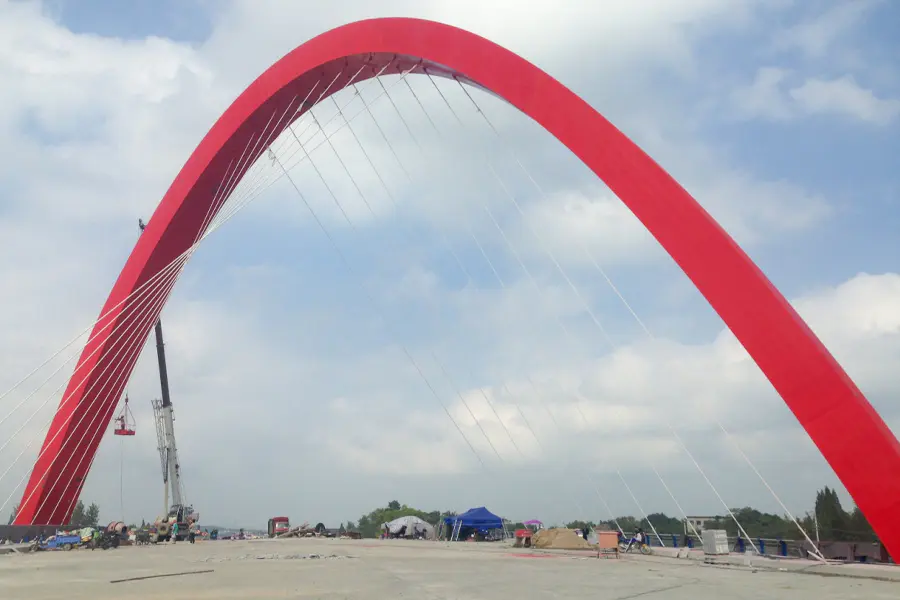

En infartsbro som korsar en kanal som en del av kraftverksprojektet på 337 MW/305 MW i Bangladesh — leverans utomlands, där fraktbegränsningar formar panelstorlekarna långt innan tillverkningen påbörjas.

Närma sig bron som korsar kanalen för Bangladeshs kraftverk En 2014 enkelspann, 42 m inflygningsbro med en bågliknande form, levererad utomlands för ett 337MW/305MW kraftverk EPC-projekt. Visa produkt →

Inspektion, underhåll och frågor köpare ställer

En stålfackverk är en struktur med lågt underhåll endast om den är detaljerad för att underhållas. Vi föreslår en walk-over-inspektion vartannat år för en målad motorvägsfackverk, med närmare uppmärksamhet på lager, expansionsfogar, dräneringsvägar och bottensträngen nära stöden, där vatten och skräp tenderar att samlas. Spänningsackord och deras anslutningar kvalificerar vanligtvis som brottkritiska medlemmar, och de förtjänar en dokumenterad inspektion snarare än en blick från kortleken.

Är en bultad eller en svetsad fackverk bättre?

Båda, oftast. Verkstadssvetsning ger styva, snygga noder; bultning på plats gör monteringen snabb och inspektionen enkel. Det viktiga är att de två är designade tillsammans, med en tydlig övergångsdetalj och tillräckligt med bultåtkomst för en momentnyckel.

Kan en befintlig fackverk förstärkas istället för att bytas ut?

Ofta ja. Att bredda ett däck eller höja en lastklass behöver kanske bara ytterligare element eller tjockare täckplåtar, förutsatt att originalstålet är i gott skick och anslutningarna kan ta den extra kraften. En tillståndsundersökning och en färsk analys kommer först.

Hur lång tid tar det att bygga en fackverksbro?

Design och detaljering tar vanligtvis längre tid än tillverkning. För en medelstor motorvägskorsning pågår butiksarbetet vanligtvis några månader, och själva monteringen kan ta några veckor när distanserna är klara och kranen eller sjösättningsschemat är på plats.

Om du planerar en överfart sker det mest användbara samtalet tidigt, medan fackverkstypen fortfarande är öppen. Skicka oss spännvidden, frigångskuvertet och belastningsklassen, så berättar vi tydligt vilka konfigurationer som passar, vad tillverkningskonsekvenserna är och var kostnaden verkligen ligger. Det är den del av jobbet vi har gjort sedan 2009 — och det är fortfarande den del vi trivs bäst med.
