prefabricerad fackverksbro: Tillämpningar, urvalskriterier och praktisk vägledning

Fråga ett projektteam vad som oroar dem med ett bryggjobb, och svaret börjar sällan med stålet. Det börjar vanligtvis med tid på plats, väderfönster, trafikledning och arbete som inte enkelt kan ångras. En prefabricerad fackverksbro flyttar mycket av den osäkerheten till en kontrollerad butiksmiljö och ger en mer förutsägbar struktur till korsningen.

På Wuxi Rongbro Intelligent Equipments Co., Ltd. har vi tillbringat åratal med att tillverka högprecisionsstålkomponenter för industri-, kommersiella och transportprojekt. Den erfarenheten formar hur vi närmar oss prefabricerade fackverksbroar: inte som en katalogartikel, utan som ett koordinerat stålsystem som måste passa platsen, lasterna och installationsplanen.

Vad gör en Truss Bridge "prefabricerad"?

En fackverksbro bär laster genom ett ramverk av trianglar. Ackord, vertikaler och diagonaler samverkar så att enskilda medlemmar agerar huvudsakligen i spänning eller kompression. Den logiken passar prefabricering eftersom bron kan brytas upp i transportabla delar, paneler eller moduler utan att förlora den avsedda lastvägen.

Prefabricering betyder inte alltid att hela bron kommer i ett stycke. Beroende på spännvidd, fraktgränser och krankapacitet kan ett projekt använda enskilda delar, kompletta sidostolpar eller större tredimensionella moduler med däcksram fäst. Kapning, borrning, passning, svetsning, provmontering och beläggning sker borta från korsningen. På plats blir arbetet att ta emot, lyfta, passa, ansluta, rikta in, dekorera och verifiera – en planerad sekvens snarare än en serie överraskningar.

Varför prefabricering ändrar broleveransmodellen

Prefabricering är inte automatiskt snabbare eller billigare. Det förändrar var och hur risk hanteras. För många korsningar är den förändringen värdefull eftersom det dyraste arbetet är över vatten, över trafik eller i en begränsad korridor.

• Kvalitetskontroll: jiggar, kontrollerad svetsning och dimensionskontroller är lättare under tak.
• Kortare sajttid: färre fältsnitt och mindre fältsvetsning minskar kran- och stängningstiden.
• Säkrare arbete på höjden: mer tillverkning är klar på bänknivå.
• Mindre trafikstörningar: moduler kan lyftas under planerade innehavsfönster.
• Bättre kostnadssynlighet: butikstimmar, beläggning och provmontering kan mätas före mobilisering.
• Minskad väderexponering: kritiska svetsar och beläggningar är mindre benägna att försenas.

Dessa fördelar är starkast när design-, tillverknings- och monteringsteam arbetar utifrån samma antaganden. En bro utformad utan transport- eller kranbegränsningar i åtanke kan skapa nya problem på plats.

Designbeslut som är viktiga före tillverkning

Fackverksgeometri och lastväg

Börja med spännvidd, bredd, däcksbelastning och frigång. Warren, Pratt och Howe takstolar kan se likadana ut, men medlemsstyrkor och anslutningsdetaljer skiljer sig åt. Konstruktören måste definiera egenlast, levande last, vind och eventuell lastning av specialfordon eller utrustning. Industriella tillträdesbroar kan också behöva ta hänsyn till gaffeltruckar, underhållsfordon eller rör- och kabelstöd.

Anslutningar och korrosionsskydd

Anslutningar är där prefabricering tjänar sitt behåll – eller skapar problem. Bultförband minskar fältsvetsning och förenklar inspektion; svetsade butiksanslutningar ger renare geometri. Hålinriktning, montering och åtkomst för åtdragning måste beaktas vid detaljering. Korrosionsskyddet ska matcha miljön, och dränering och detaljer kring kilplåtar påverkar den långsiktiga prestandan. En fackverk har många exponerade kanter, så beläggningsspecifikation och förberedelse av butiksytan är inte småsaker.

Transport-, lyft- och monteringsplanering

En prefabricerad fackverksbro ska färdas lagligt och lyfta säkert. Medlemslängder, åtkomst till platsen, kranpositioner och tillfälliga stöd återkopplas till tillverkningen. På begränsade platser kan mindre bultade delar vara bättre än stora svetsade paneler. På en flodkorsning kan större moduler minska arbetet över vatten. Rätt uppdelning beror på projektet.

Butikstillverkning och kvalitetskontroll

När butiksritningarna har godkänts är tillverkningen en del av produktionen och en del verifiering. Elementen kapas, borras, monteras i jiggar och svetsas under kontrollerade förhållanden. Provmontering bekräftar att ackord, diagonaler, kilplattor och skarvar passar innan beläggning och transport. Dimensionskontroller, svetsinspektioner och beläggningskontroller registreras allt eftersom arbetet fortskrider.

Vårt team tar med 16 års erfarenhet av ståltillverkning till detta stadium. Den upplevelsen spelar mindre roll som ett försäljningsbudskap och mer som en praktisk vana: kontrollera monteringen innan kranen anländer, planera lyftpunkter innan modulerna lämnar butiken, och skydda beläggningen så att reparationen på platsen förblir hanterbar.

Montering och installation av platsen

Arbetet på platsen följer vanligtvis en tydlig sekvens: verifiera fundament och lager, stegkomponenter, montera tillfälliga stöd om det behövs, lyft fackverket eller modulerna, anslut delar, rikta in strukturen, installera däck och barriärer, reparera beläggning och inspektera.

Flod- och motorvägskorsningar medför begränsningar. En flod kan begränsa krantillgången; en motorväg kan kräva nattstängning. Installationsmetoden bör överenskommas innan tillverkningen är klar, eftersom tillfälliga stödplatser, lyftöglor och anslutningsdetaljer kan behöva byggas in i stålverket.

En flodkorsning i Anhui är ett användbart exempel. Vårt Tashan Road Bridge-projekt som korsade Xinlai-floden involverade tillverkning av stålbroar för en allmän vägkorsning.

Tashan Road Bridge Steel Arch Crossing i Anhui En 42-meters dubbelspännande stålrörsbågbro färdigställd 2016, som illustrerar tillverknings- och inriktningsdisciplin för en flodkorsning på allmän väg. Visa produkt →

Projekt som detta förstärker en enkel poäng: bron är inte färdig när den sista delen är tillverkad. Den är klar när bitarna passar, inriktningen är korrekt och inspektionen kan stängas utan att jaga olösta detaljer.

Prefabricerad kontra konventionell truss Bridge-leverans

Tabellen nedan är en praktisk jämförelse, inte en regel. Konventionell stickbyggd erektion kan fungera bra där åtkomst är lätt och arbetskraft tillgänglig. Prefabricering tenderar att visa sitt värde där platstid, trafikstörningar och kvalitetskontroll är stora problem.

Det fungerar bäst när geometrin är repeterbar, transportvägen är förstådd och monteringsplaneringen utvecklas tillsammans med tillverkningsritningar.

Där prefabricerade truss-broar passar

Fackverksbroar passar ofta medelstora spännvidder där djup är tillgängligt och en lätt, öppen struktur är acceptabel. Tillämpningar inkluderar vägkorsningar på landsbygden, gång- och cykelbroar, industribroar, tillfälliga omvägar, kanalkorsningar och stödstrukturer för allmännyttiga ändamål. I industriella miljöer kan en fackverk bära rör, kablar eller transportörer.

Inte varje korsning behöver en fackverk. Korta spännvidder kan bättre betjänas av plåtbalkar eller rullade balkar; mycket långa spann kan gynna andra former. Den användbara frågan är inte "Kan vi prefabricera den?" men "Minskar prefabricering den dominerande risken på denna plats?"

Vår Puxing Highway Bridge på Dalu-linjen i Shanghai är en annan referens för leverans av stålbroar i städerna, där tillverkning och montering måste respektera levande trafik och begränsat arbetsutrymme.

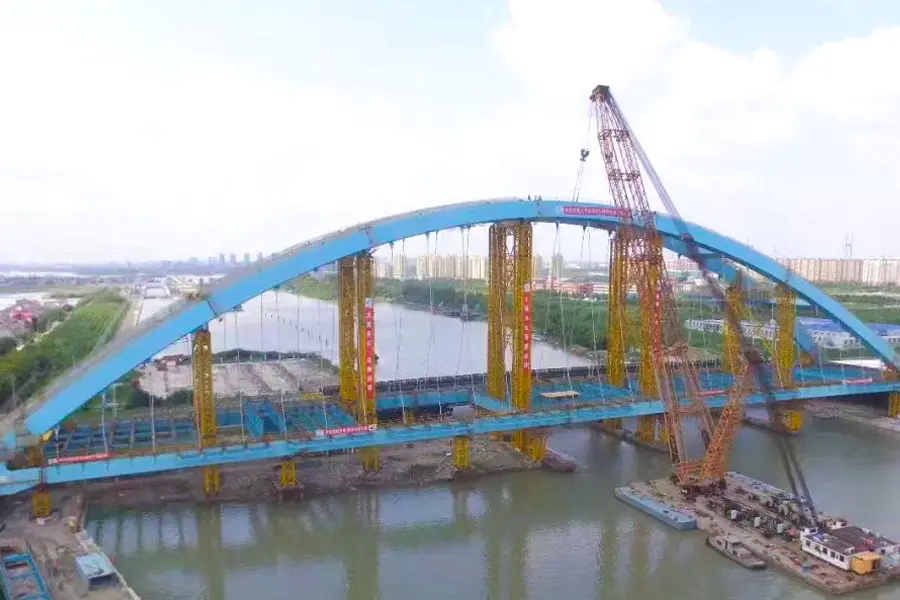

Puxing Highway Bridge korg-handtag stålbåge i Shanghai En 230-meters korghandtag bunden stålbågereferens som visar hur stora stadsbrotillverkning och uppförande måste respektera trafik och begränsat utrymme. Visa produkt →

Arbeta med en tillverknings- och installationspartner

Den bästa partnern är inte bara en tillverkare med en stor butik. Teamet bör förstå hur stål lämnar butiken, hur det lyfts, hur kopplingar görs och hur bron överlämnas. Design, tillverkning och installation måste behandlas som en kedja.

Vårt arbete täcker stålkonstruktionsdesign, tillverkning och platsinstallation för industriella, kommersiella, offentliga och transportprojekt. För broarbeten kan vi vara involverade från butiksritningsgranskning till leverans och monteringsstöd. Om du planerar en överfart, kontakta vårt team med spann, platsbegränsningar och förväntad belastning.

För projekt där en bro utgör en del av en större infrastruktur eller anläggningsutveckling visar vårt tillvägagångssätt broarbete vid ett kraftverk i Bangladesh hur stålbroens omfattning kan samordnas med ett bredare byggprogram.

Gå till bron som korsar kanalen vid Bangladeshs kraftverk En 42-meters enkelspannsinflygningsbro inom ett kraftverks EPC-projekt, som visar broens omfattning samordnad med bredare konstruktion och platsplanering. Visa produkt →

Prefabricering är mest värdefullt när det planeras tidigt och detaljerat med platsen i åtanke. Gör det rätt, och en prefabricerad fackverksbro kan vara en lugn, kontrollerad del av projektet snarare än en annan källa till press på platsen.
