Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

Electronic Factory Project i Intelligent Manufacturing Industrial Park i Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

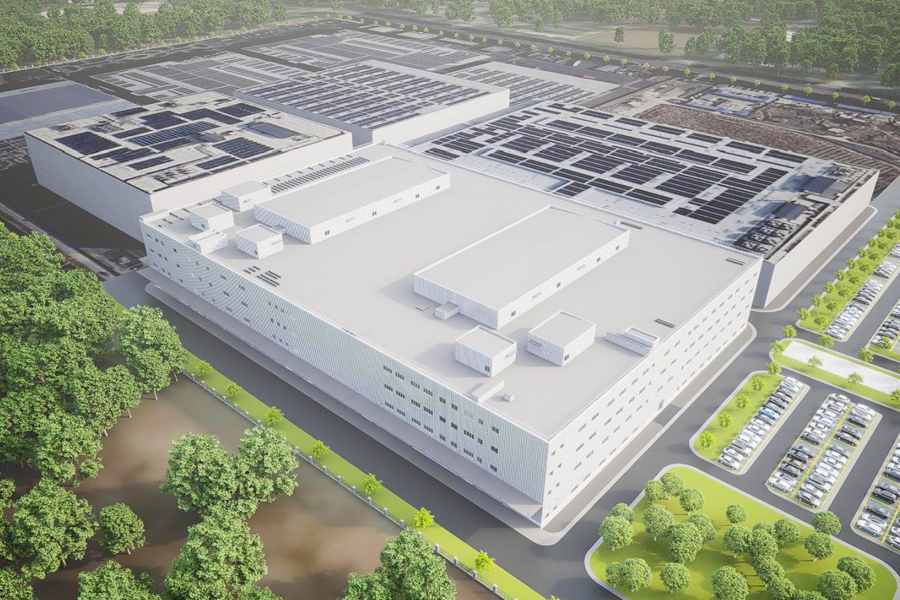

Electronic Factory Project i Intelligent Manufacturing Industrial Park i Changzhou Xingyu Automotive Lighting Systems Co., Ltd. ligger söder om Huanghe West Road och väster om Baotashan Road, Xinbei District, Changzhou City. Projektet har en byggnadsyta på 18 274,35 kvadratmeter och en total bruttoyta på 74 977 kvadratmeter. Byggnaden omfattar fyra våningar ovan mark, med en planerad bygghöjd på 23 990 meter.
Detta projekt är en industribyggnad av klass C typ II i flera våningar som används för produktion och bearbetning av belysningskomponenter för fordon, med en brandbeständighetsklassning av klass II. Taket omfattar sju små stålkonstruktionsenheter, bestående av sex luftkonditioneringsanläggningar och ett pannrum. Bland dem är luftkonditioneringsanläggningens rum 1 och luftkonditioneringsanläggningens rum 2 de mest representativa, och båda har identiska strukturella former och golvytor.
Luftkonditioneringsanläggningen Rum 1 använder ett stålpelare-balk-konstruktionssystem, med pelarbaser förankrade med ankarbultar. Stålpelarna är H-formade stålsektioner. Horisontell stagning tillhandahålls på taknivå och runda stålrörsbindare används på väggarna för att bilda ett stabilt stålramsystem. Taksystemet består av en enskikts metallpanel med isoleringsull, medan väggsystemet använder enskiktsmetallpaneler.
En stålrambalk i luftkonditioneringsanläggningens rum 1 består av tre stålbalkar med en total längd på cirka 28 meter. Stålpelarna väger cirka 10,5 ton och takbalkarna väger cirka 10,99 ton. Stålkonstruktionsmaterialet är Q355B stål, valt i enlighet med designkraven.

Projektutmaningar:
Väggpanelsystemet innefattar ett stort antal fogar, vilket ställer höga krav på den totala strukturella planheten. Samtidigt krävs strikt kontroll över den visuella kvaliteten under installationen samt planheten på själva panelerna.
