Georg Fischer Casting Solutions Shenyang Co., Ltd

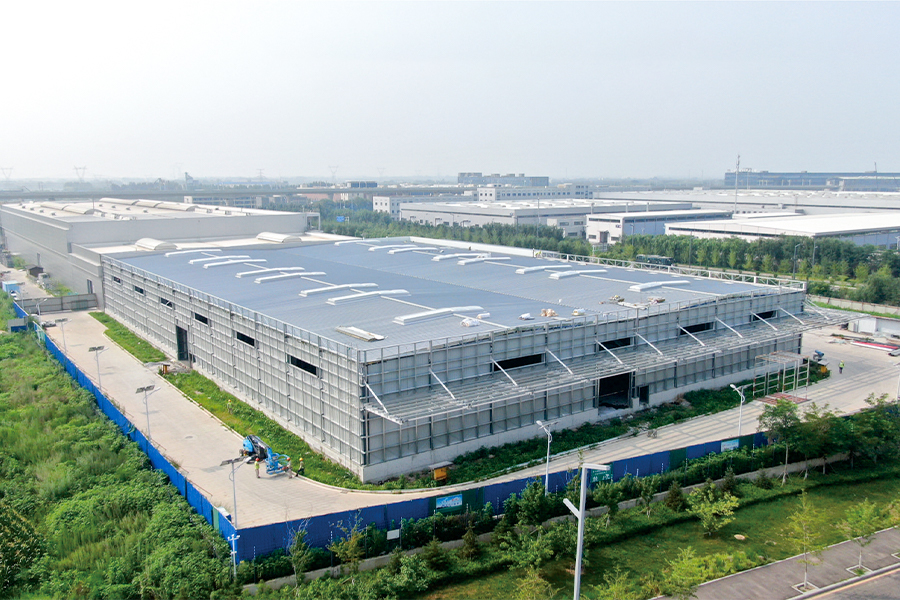

Stålkonstruktionsarbeten för fas I och expansionsprojekt av Georg Fischer Casting Solutions Shenyang Co., Ltd.

Fas I-projekt:
I zon D i verkstad nr 1 har byggnaden en längd på 21,5 m, en bredd på 45 m och en takhöjd på 8,5 m.
Zonerna F och G har en längd på 54,8 m, en bredd på 45 m och en nockhöjd på 14,51 m.
Projektet antar armerade betongpelare med stålbalkar. Taksystemet består av stålgolv med vattentätt membran installerat ovanpå. Väggsystemet består av murade väggar med utvändig stålram och stenullssandwichpaneler.
Enligt olika funktionskrav kombineras flera byggnader med varierande spännvidder och höjder. Brösthöjderna är 15,5 m, 11,3 m, 10 m respektive 7 m. Maximal spännvidd är 27,4 m. Flera 50-tons traverskranar är installerade längs rutnätslinjerna AA–D.
Varje stålramsbalk består av fem stålbalkssegment med en spännvidd på cirka 27,4 m. Den totala vikten av takbalkar är över 180 ton och kranbalkarna väger cirka 100 ton. Stålmaterial är Q355B och Q235B, enligt konstruktionen.

Fas I expansionsprojekt:
Verkstad nr 2 har en längd på 97,54 m, en bredd på 67,1 m, en höjd på 9,7 m och en maximal spännvidd på 33,46 m. Stålmaterial är Q355B och Q235B i enlighet med designkrav.
Konstruktionen består av stålpelare och -balkar, med takbalkar gjorda av solid-ban H-profilstål. Pelarbottnar förankras med ankarbultar. Stålpelare och balkar antar H-sektioner. Takstagning och stag mellan pelare är anordnade i både tvärgående och längsgående riktningar för att bilda ett stabilt styvt ramsystem.

Huvudstrukturbeskrivning:
Huvudramen använder Q355B stål, med svetsade H-sektions stålpelare och balkar. Alla stålkomponenter är kulblästrade till Sa 2,5-graden. Tak- och vägglister är tillverkade av galvaniserade Q355B stålband.
Materialgård nr 7:
Materialförrådet har en längd på 11 m, en bredd på 48 m, en utskjutande takfotshöjd på 6,55 m och en spännvidd på 11 m. Stålmaterial är Q355B och Q235B enligt designkrav.
Strukturen antar stålpelare och balkar, med takbalkar gjorda av solid-ban H-sektionsstål. Pelarbottnar förankras med ankarbultar. Stålpelare inkluderar både H-sektionskolonner och lådpelare. Takstagning och stag mellan pelare är anordnade i tvärgående och längsgående riktningar och bildar ett stabilt stålramsystem.
