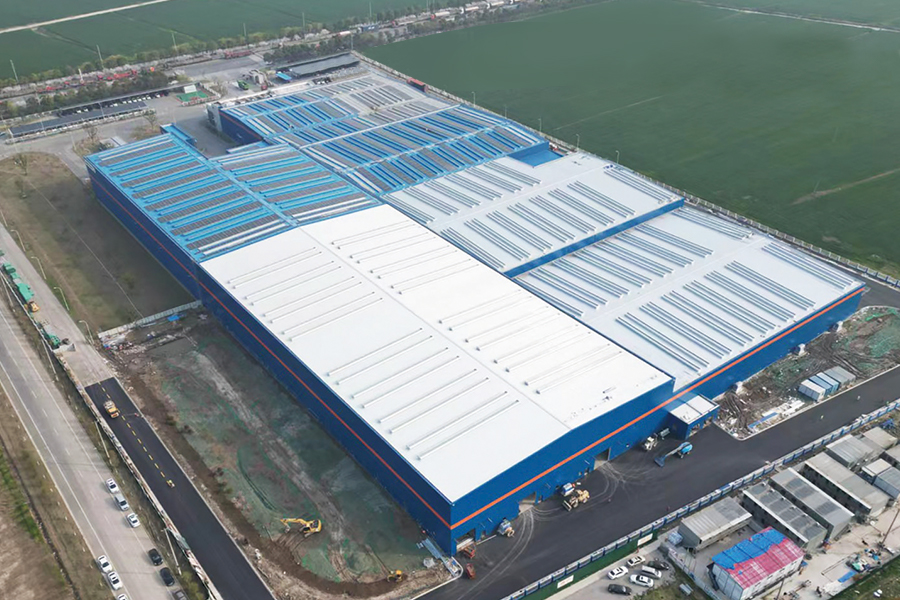

Huaan Gonvvama High-Tech Automotive Sheet Processing (Changshu) Co., Ltd.

Huaan Gonvvama High-Tech Automotive Sheet Processing (Changshu) Co., Ltd.

Projektnamn: Lättviktsprojekt för utbyggnad av nya energifordon – produktionsanläggningsbyggnad 3

Projektbeskrivning:
Produktionsanläggningen består av två zoner. Zon D har en längd på 144 m och en bredd på 90,125 m, med en maximal nockhöjd på 15,9 m och en maximal takfotshöjd på 13,35 m. Zon C har en längd på 132 m och en bredd på 72 m, med en nockhöjd på 18,6 m och en takfotshöjd på 16 m. Den totala stålförbrukningen i projektet är cirka 2 200 ton.

Projektet antar ett stålkonstruktionssystem med pelare och balkar. Två typer av kolumnbaser används:
Ankarbultsfasta pelarbaser;
Fickfundament (socket).

Stålpelare är stålpelare i H-sektion. Två typer av takbjälkar används:
Stålbalkar med massiv väv;
Stålbalkar av fackverkstyp.
Takstag och mellanpelarstag är anordnade i både tvärgående och längsgående riktningar för att bilda ett stabilt stålramsystem.

Underlaget består av komprimerad grundjord, ett 300 mm tjockt komprimerat krosslager (ballast) och ett 100 mm tjockt C15-blindskikt av betong. Den tillåtna bärigheten för fundamentet är 8 t/m². Platsen är plan och det finns inga hinder som högspänningsledningar runt platsen.

Taksystemet består av dubbelskiktiga metallpaneler med värmeisoleringsull. Väggsystemet består av en stålram med sandwichpaneler av stenull.

Projektutmaningar:
Projektet omfattar enstaka spännvidder som överstiger 36 m, vilket klassificerar det som ett högriskdelprojekt som överstiger en viss skala. Expertgranskning och godkännande krävs före byggnation, och lyftoperationer måste utföras strikt i enlighet med den godkända lyftplanen. Dessutom var byggtiden extremt snäv. På grund av processkrav krävde ägaren färdigställande inom 30 dagar av cirka 23 000 m² huvudkonstruktion av konstruktionsstål och cirka 10 000 m² intern takpanelinstallation. Till slut slutförde projektgruppen ovanstående uppgifter på 25 dagar samtidigt som de säkerställde kvalitet, kvantitet och säkerhet, och fick enhälligt beröm från kunden.
