Procter & Gamble Jiangsu Ltd

Jiangsu Procter & Gamble Project

Projektnamn:
Expansionsprojekt för Procter & Gamble Jiangsu Ltd. med en årlig produktion på 46 000 ton schampo och kroppstvättprodukter

Detta projekt antar ett struktursystem av stålram. Byggnaden har tre våningar ovan mark, med entresolplan. Byggnaden är 36,75 meter lång, 15,9 meter bred och har en takhöjd på 14,5 meter. Kolumnavståndet för anläggningen varierar från 7 till 9 meter. Kolumnbaser använder ankarbultanslutna baser, med H-formade stålpelare.

Stålkonstruktionens totala vikt är cirka 180 ton. Stålpelarna är fyrkantiga ihåliga sektioner och stålbalkarna är varmvalsat H-format stål. Den längsta enskilda stålpelaren är cirka 14,5 meter lång och väger cirka 3,5 ton. Enligt konstruktionskraven är stålsorterna Q355B och Q235B. Kulblästring utförs till en ytbehandlingsgrad Sa 2,5.

Projektsvårighet 1: Kontroll av tillverknings- och installationsnoggrannhet
Analys:
Oavsett om det beror på otillräcklig tillverkningsnoggrannhet eller fel i installationsmätning, kommer alla avvikelser att allvarligt påverka installationsschemat och orsaka vissa ekonomiska förluster. Därför är kontroll av tillverkning och installationsnoggrannhet ett nyckelfokus i detta projekt.

Projektsvårighet 2: Takvattentätning (måste säkerställa inget läckage)
Analys:
Taksystemet på denna anläggning använder ett stående falssystem med 360° låsta sömmar, vilket ställer mycket höga krav på konstruktionsdetaljer genom hela taksystemet. Felaktig hantering av detaljer kan lätt resultera i takläckage.

Eftersom den utökade anläggningens kapslingssystem använder färgbelagda väggpaneler av stål, är de yttre panelerna 0,5 mm tjocka aluminium-zink-fluorkarbonbelagda Baosteel vit-grå WA-1026 vertikala paneler, och de inre panelerna är 0,4 mm tjocka aluminium-zink vit-grå 900-paneler. Detta ställer mycket höga krav på väggens övergripande planhet och rakheten hos vägglister. Byggprocessen innefattar flera procedurer med nära samordning. Om någon enskild procedur har kvalitetsproblem kommer det att ha en betydande inverkan på projektets övergripande byggkvalitet. Därför är höga standarder, strikta krav, nära kommunikation och noggrann konstruktion avgörande.

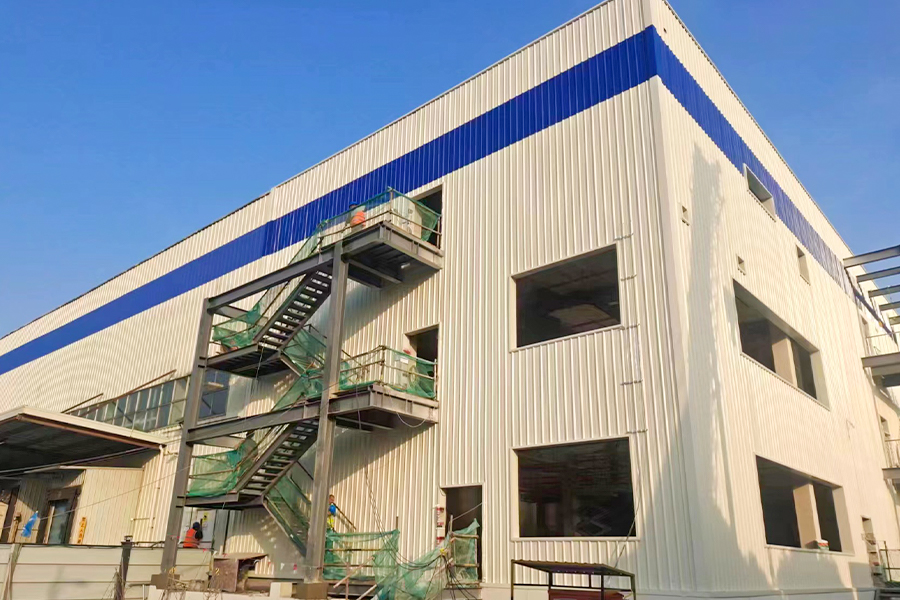

Bilden nedan visar vårt företags nybyggda fabriksprojekt för Dalian Yaming Automotive Parts. Installationsresultaten kändes igen och godkändes av alla parter på plats.
