Boral silo stålplattform och gångvägsstålkonstruktion framgångsrikt levererad

I. Projektöversikt

Detta projekt är tillverkningen av stålplattformen och gångvägens stålkonstruktion för Boral-silon. Kunden är Boral Concrete Ltd. i Australien. Projektet är beläget i Sydney, Australien, och leveranssättet är Ex-Work (EXW). Under projekteringsfasen kommer entreprenören att förfina designen utifrån Tekla-modellen som tillhandahålls av beställaren. Leveranserna inkluderar kompletta stålkonstruktionskomponenter såsom silons stålplattform, gångvägar, trappsteg, stålgaller och räcken. Tillverkningstiden är 30 dagar.

II. Projektets omfattning och tekniska standarder

1. Arbetets omfattning: Detaljdesign av ritningar, anskaffning av råmaterial, komponenttillverkning, rostskyddsbeläggning, förpackning och leverans/transportkoordinering.

2. Tillverkningsprecision: Dimensionerna och negativa avvikelser för de sammansatta svetsade balkarna och pelarna måste uppfylla nationella standarder; svetskvaliteten måste vara upp till standard; monteringsprecisionen för plattformar, galler, räcken och trapphus måste uppfylla kraven i ritningarna och installationen på plats.

3. Anti-korrosionsbeläggning: Jotun varumärke färgsystem; med undantag för stålgaller gångvägspaneler och gallertrapppaneler, ska alla andra komponenter överensstämma med:

1. Primer: Tvåkomponents epoxizinkrik färg, torrfilmtjocklek 100μm

2. Topplack: Akryl polyuretanfärg, torrfilmtjocklek 60μm

3. Total färgfilmtjocklek ≥160μm; färg färg överensstämmer med BS676 standard, räcken ska överensstämma med färgkod Y14.4.

4. Förpackning och leverans: Komponenter monteras och förpackas på ett rimligt sätt i enlighet med deras monteringsförhållande. Måtten på skyddsräcken, trappsteg och plattformsgaller är garanterade exakta. Efter avslutad produktion upprättas en packlista och leverantören samarbetar med beställaren för containerlastning och ansvarar för lastning av gods i containern.

III. Projektets framsteg och bearbetningsstatus

Bearbetar post (foton)

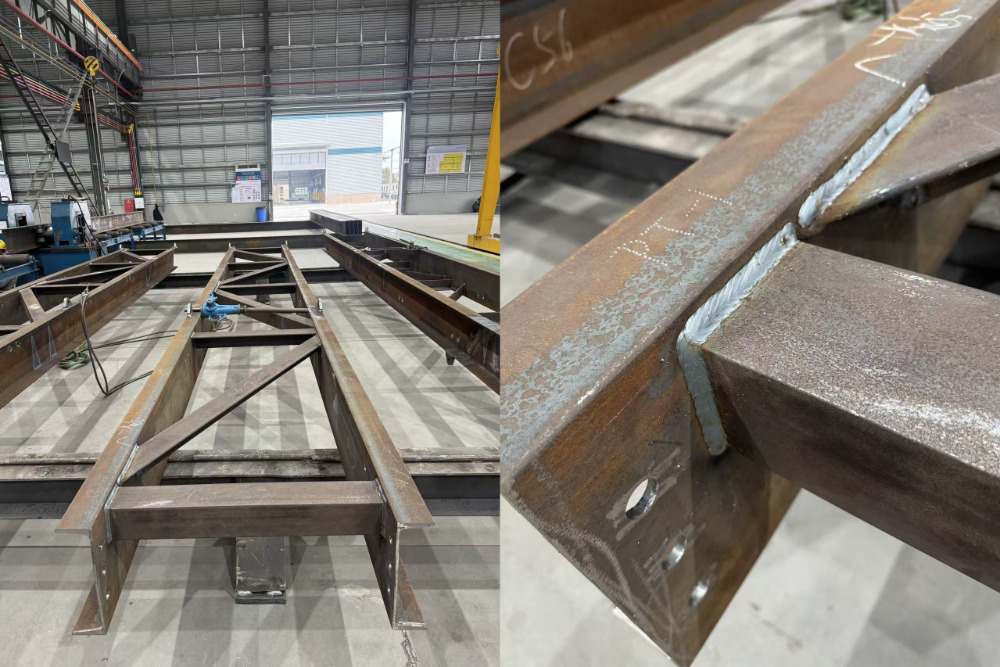

• Komponentsvetsnings- och formningssteg

Komponenterna svetsas med en hel penetreringssvetsprocess, vilket resulterar i estetiskt tilltalande, hel och enhetliga svetsar fria från defekter som porositet och slagginslutningar. Efter att huvudstrukturen har monterats och svetsats, justeras den med hjälp av verktyg och domkrafter för att säkerställa att de övergripande dimensionerna och rakheten uppfyller design och nationella standarder, vilket garanterar noggrannheten för efterföljande installation.

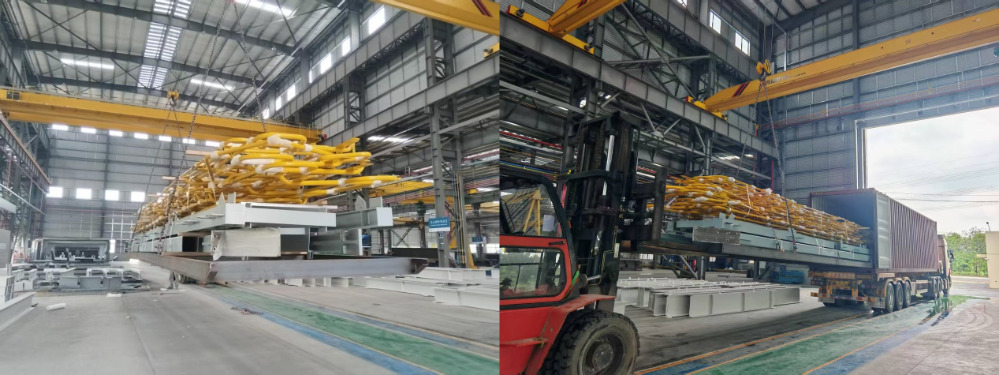

• Färdig komponentmålning och lyftsteg

Efter att komponenterna har belagts med rostskyddsfärg är färgen enhetlig och färgfilmtjockleken uppfyller standarderna. Speciallyftutrustning används för övergripande lyft. Sårbara delar som de gula skyddsräckena är ordentligt skyddade och lindade för att förhindra skador under lyft, vilket säkerställer den färdiga produktens integritet.
